項目名稱：癸二酸廢水處理案例

蒸發器類型：MVR雙效蒸發器

設備規格：處理量1344t/d

癸二酸廢水處理項目概述：

癸二酸是一種重要的有機化工原料，廣泛應用于生產工程塑料、添加劑、人造香料等方面。目前的癸二酸生產工藝中，每生產1噸癸二酸，需排放約30噸廢水，廢水中含有主要的雜質為硫酸鈉、癸二酸、苯酚及其他脂肪酸。

癸二酸生產廢水水質特點與工藝分析

癸二酸生產過程中產生的廢水具有鹽度高(Na2SO4含量5%～15%)、有機含鹽量高(COD約5000～15000mg/l)和酸度高(pH值1-3)、水量大、硬度較高、容易結垢的特點。在節能降耗處理和利用癸二酸生產廢水方面，目前常用的較為成熟經濟的技術方案為蒸發濃縮結晶處理，因此康景輝針對客戶水質特點特別設計MVR雙效蒸發器，用于處理癸二酸廢水。癸二酸生產過程中產生的癸二酸廢水物料中的主要成分是硫酸鈉鹽，目前硫酸鈉鹽主要靠蒸發工序去除，廢水經蒸發后硫酸鈉質量濃度降低，因此康景輝設計前處理系統降低COD，并選擇雙效板式強制循環蒸發工藝來處理這種物料。

癸二酸廢水處理蒸發器工藝流程描述

物料流程：

癸二酸廢水原液首先和返回的母液進入預熱系統。

預熱后的物料按順流的工藝，進入一效。

進入MVR一效強制循環加熱器的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，癸二酸廢水濃縮液停留在系統內；

經過蒸發后，一效加熱器中的料液濃度上升，當料液濃度達到設計值時，排出一效分離器，進入二效加熱器的循環泵的進口，料液經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然后在強制循環分離器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。

結晶器的料液濃度上升且不斷析出晶體，料液濃度達到設計要求時，排出結晶器，進入稠厚器，再進入離心機，得到的晶體排出系統，剩余的母液返回系統。

二次蒸汽流程：

二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統

癸二酸生產廢水經過上述工藝過程處理后可獲得高附加值的固體硫酸鈉鹽、有機物、蒸餾水和含高濃有機物的濃縮液，實現廢水資源化利用。

癸二酸廢水處理雙效MVR蒸發器系統防堵、防結垢措施

1、康景輝在設計癸二酸廢水處理蒸發器時，采用成熟的無機鹽蒸發結晶工藝，從物料進入系統前開始，到蒸發器系統內部結構，以及蒸發器工藝流程考量，延緩結垢周期。

2、康景輝在設計癸二酸廢水蒸發系統運行時，考慮到對結垢的清洗，避免垢體積少成多，垢體脫落造成的管道、閥門、泵的堵塞，設計在線清洗系統，該系統通過軟件自動運行。

3、在可能會出現晶體堵塞的管路及整套蒸發系統的關鍵部位，我們設計了吹掃系統或伴熱系統，能夠有效的保證系統運行順暢。

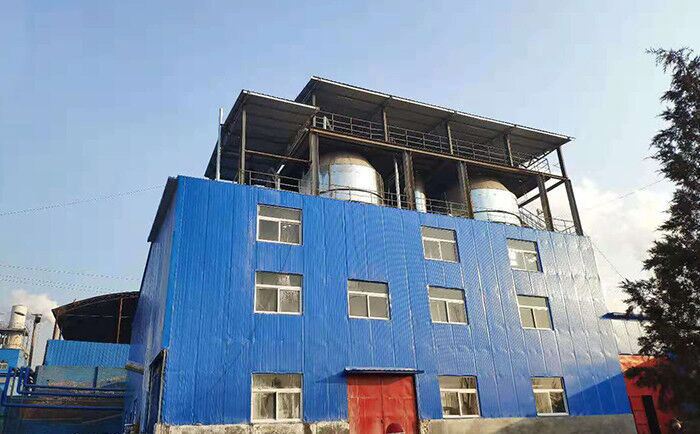

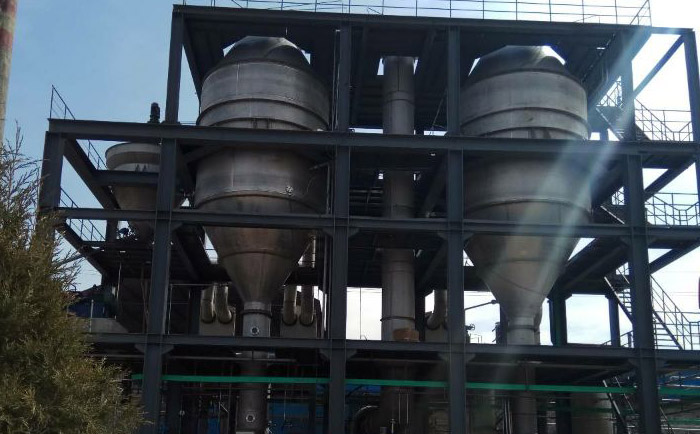

癸二酸廢水處理雙效MVR蒸發器現場實拍：
